ASUS RT-AC66U B1 rev A1
From TechInfoDepot
abgn+ac | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Wireless-AC1750 Dual-Band Gigabit Router | |||||||||||||||||
|
| |||||||||||||||||
| Support | |||||||||||||||||
| Downloads | |||||||||||||||||
| Wikipedia | |||||||||||||||||
| WikiDevi.wi-cat.ru | |||||||||||||||||
| 3rd Party Firmware | |||||||||||||||||
| dd-wrt |
Status Unknown | ||||||||||||||||
| OpenWrt |
Status Unknown | ||||||||||||||||
| Tomato any flavor |
Status Unknown | ||||||||||||||||
| Gargoyle |
Status Unknown | ||||||||||||||||
| Platform | |||||||||||||||||
| Brand • Model • Rev |
ASUS RT-AC66UB1 A1 | ||||||||||||||||
| FCC ID | |||||||||||||||||
| IC ID | |||||||||||||||||
| Board ID |
WG9117AAC33 | ||||||||||||||||
| Type |
wireless router | ||||||||||||||||
| Wireless class |
AC1750 | ||||||||||||||||
| Series |
RT-AC66U | ||||||||||||||||
| CPU1 | |||||||||||||||||
| CPU1 Type |
ARM Cortex-A9 | ||||||||||||||||
| CPU1 Speed |
1 GHz ( 2 cores ) | ||||||||||||||||
| Flash1 Chip |
ESMT F59L1G81LA-25T | ||||||||||||||||
| Flash1 Size |
128 MiB134,217,728 B <br />1,048,576 Kib <br />131,072 KiB <br />1,024 Mib <br />0.125 GiB <br /> | ||||||||||||||||
| RAM1 Size |
256 MiB268,435,456 B <br />2,097,152 Kib <br />262,144 KiB <br />2,048 Mib <br />0.25 GiB <br /> | ||||||||||||||||
| RAM1 Chip |
ESMT M15F2G16128A-DEB | ||||||||||||||||
| ETH chip1 | |||||||||||||||||
| Switch | |||||||||||||||||
| Ethernet Port Count |
1-1GbE-WAN 4-1GbE-LAN | ||||||||||||||||
| Stock bootloader |
CFE 1.1.2.0 | ||||||||||||||||
| Stock FW OS |
Linux 2.6.36 brcmarm | ||||||||||||||||
| Expansion IF types |
USB 3.0, USB 2.0 | ||||||||||||||||
| USB ports |
2 | ||||||||||||||||
| USB Hub Compatible |
Untested | ||||||||||||||||
| Power |
19 VDC, 1.75 A | ||||||||||||||||
| Connector type |
barrel | ||||||||||||||||
| Serial Port (UART) |
Yes | ||||||||||||||||
| JTAG Port |
Yes | ||||||||||||||||
| Flags |
ASUS Router App, AiCloud support | ||||||||||||||||
|
Additional chips | |||||||||||||||||
| Categorized as |
not categorized | ||||||||||||||||
| Other | |||||||||||||||||
| Default IP address |
192.168.50.1 | ||||||||||||||||
| Default login user |
admin | ||||||||||||||||
| Default login password |
admin | ||||||||||||||||
| Default SSID |
ASUS, ASUS_5G | ||||||||||||||||
| Manuf/OEM/ODM |
Arcadyan WG9117A AC33 1-ASU | ||||||||||||||||
| 3rd Party Firmware Support | |||||||||||||||||
| Retail | |||||||||||||||||
| FCC approval date | 02 August 2016 | ||||||||||||||||
| Newegg | N82E16833320325 | ||||||||||||||||
| ASIN |
B01N08LPPP | ||||||||||||||||
| Country of manuf | China | ||||||||||||||||
| Radio 1 | |||||||||||||||||
| Chip1 |
Broadcom BCM4360 | ||||||||||||||||
| Wireless interface OUI |
D0:17:C2,70:8B:CD | ||||||||||||||||
| Antenna Connector Type |
MHF4, RP-SMA | ||||||||||||||||
| MIMO status |
3x3:3 | ||||||||||||||||
| Wireless Standard |
IEEE 802.11b/g/n | ||||||||||||||||
| 802.11n |
up to 450 Mbps | ||||||||||||||||
| 802.11g |
up to 54 Mbps | ||||||||||||||||
| 802.11b |
up to 11 Mbps | ||||||||||||||||
| WiFi Operating Frequency |
2.4 GHz | ||||||||||||||||
| Radio 2 | |||||||||||||||||
| Chip1 |
Broadcom BCM4360 | ||||||||||||||||
| Wireless interface OUI |
D0:17:C2,70:8B:CD | ||||||||||||||||
| Antenna Connector Type |
MHF4, RP-SMA | ||||||||||||||||
| MIMO status |
3x3:3 | ||||||||||||||||
| Wireless Standard |
IEEE 802.11a/n/ac | ||||||||||||||||
| 802.11ac |
up to 1300 Mbps | ||||||||||||||||
| 802.11n |
up to 450 Mbps | ||||||||||||||||
| 802.11a |
up to 54 Mbps | ||||||||||||||||
| WiFi Operating Frequency |
5 GHz | ||||||||||||||||
| |||||||||||||||||
| |||||||||||||||||
For a list of all currently documented Broadcom chipsets with specifications, see Broadcom.
Overview

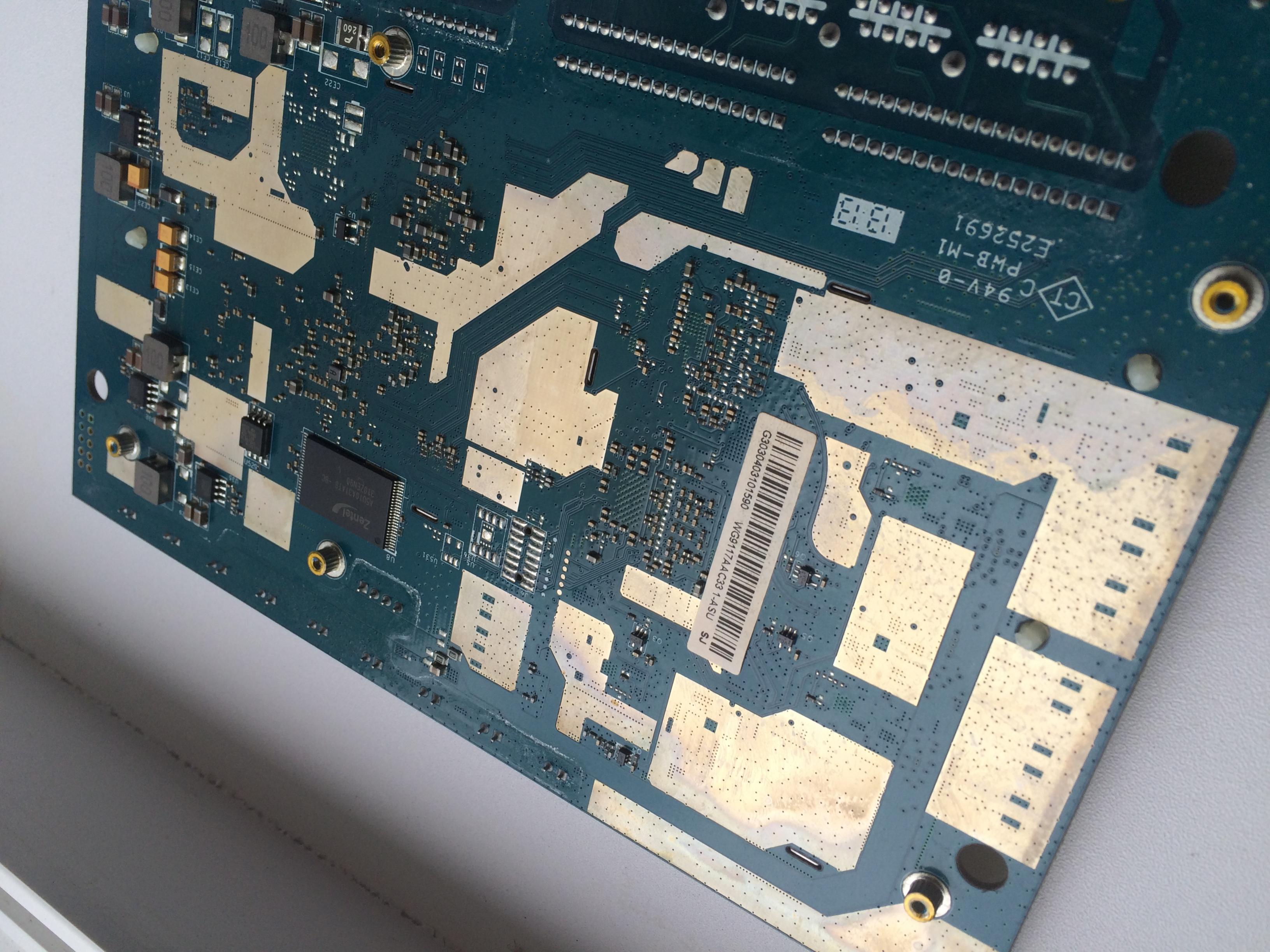

"WG9117AAC33 1-ASU" is silkscreened on the board.
FCC ID: MSQ-RTACHC00 (2016-08-02) FCC Doc
- ASUS RT-AC66U B1 (V2) - BCM4708C0 (@1.0 GHz)
- ASUS RT-AC67U (R/W) -
- ASUS RT-AC1750 (R/W/V2) - BCM4709A0 (@1.0 GHz)
- ASUS RT-AC1900 (R/V2) - BCM4709A0 (@1.0 GHz)
- ASUS RT-AC1900P - BCM4709C0 (@1.4 GHz) table
Links of Interest
Forum threads
- ASUS RT-AC66U B1 on DD-WRT forums
- ASUS RT-AC66U B1 on KoolShare forums (internal images)
- ASUS RT-AC66U B1 Difference between HW Ver: A1/B1 on SNB forums
• ASUS RT-AC66U B1 H/W Ver.:A1 - BCM4708C0 (@1.0 GHz Dual Core)
- Also has one front USB3 port, one USB2 back ports, AMD flash (NAND),
- and can be flashed with Merlin firmware for the RT-AC68U.
• ASUS RT-AC66U B1 H/W Ver.:B1 - BCM4708C0 (@1.0 GHz Dual Core)
- Also has one front USB3 port, one USB2 back ports, Zentel flash (NAND).
• ASUS RT-AC66U B1 H/W Ver.:B2 - BCM4708C0 (@1.0 GHz Dual Core)
- Also has one front USB3 port, one USB2 back ports, AMD flash (NAND).
• ASUS RT-AC66U A1 - BCM4706 (@600 MHz Single Core), two USB2 back ports.
